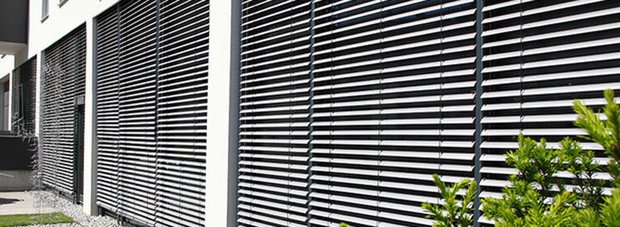

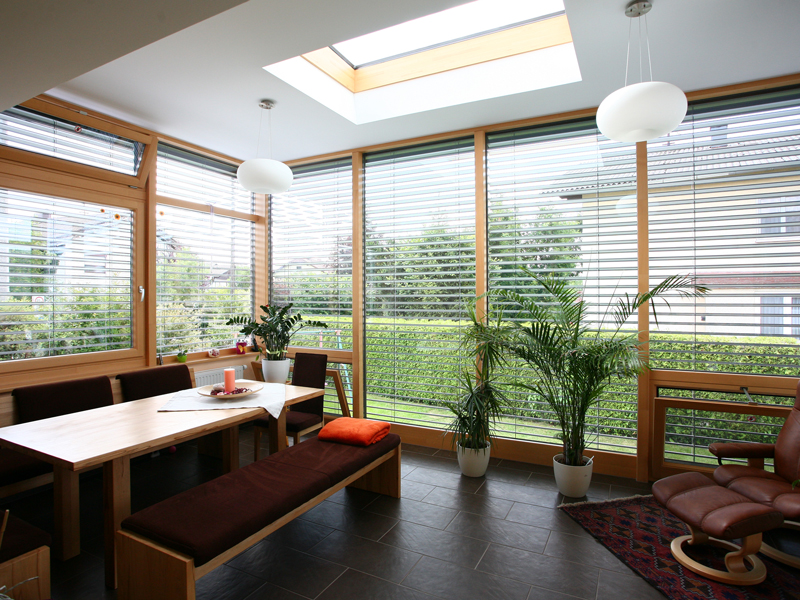

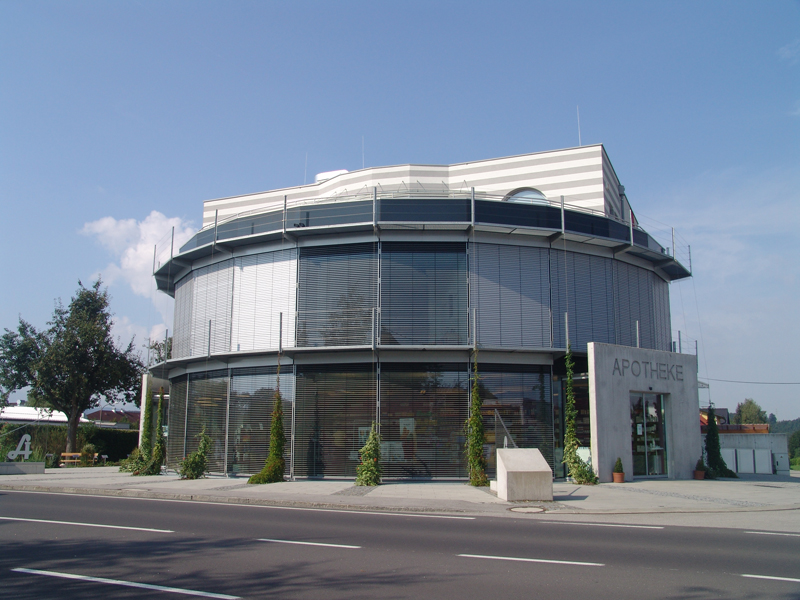

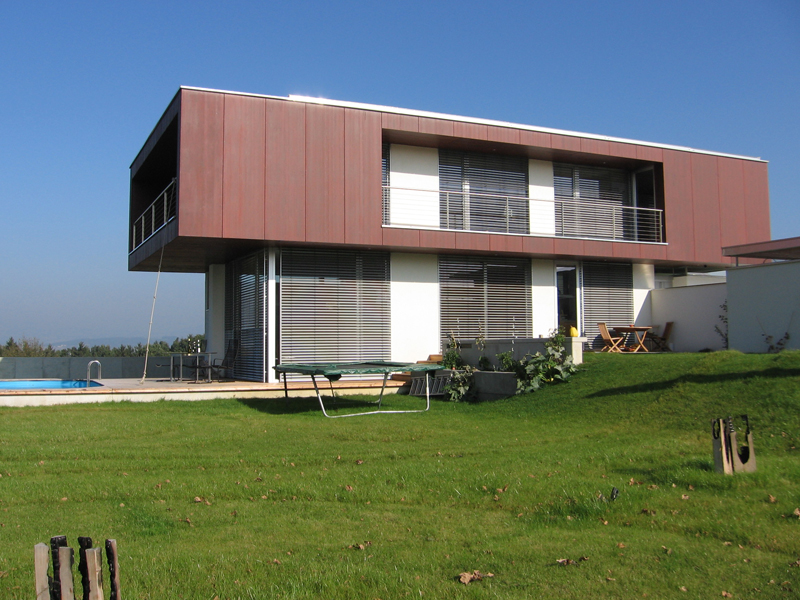

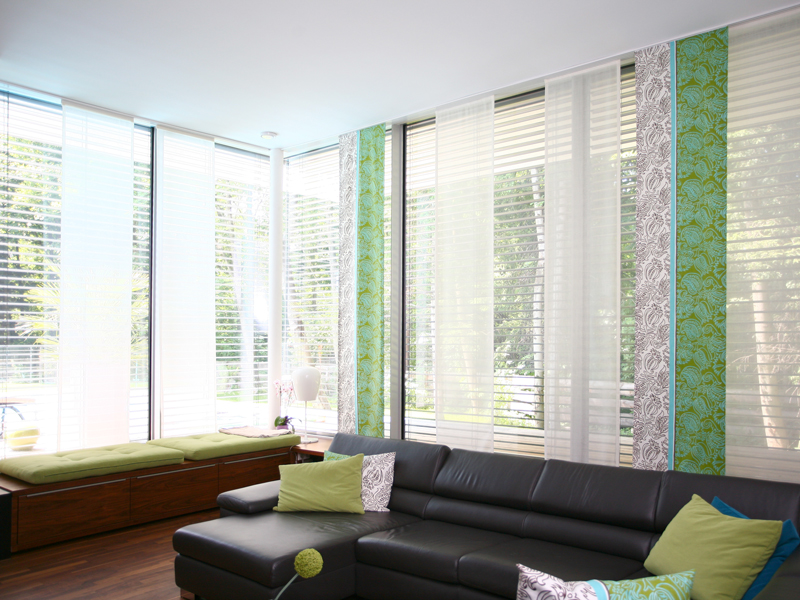

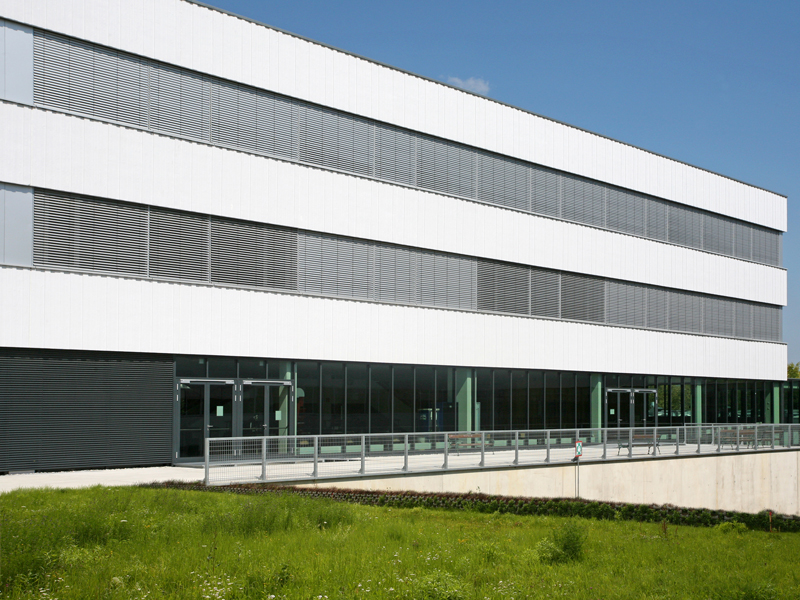

SUPER 80 AT - Raffstoren mit Spitzentechnologie

SUPER 80 AT - Raffstoren mit Spitzentechnologie

Raffstoren Spitzentechnologie - mit Pfiff und Design
Die SUPER 80 AT ist eine Weiterentwicklung der SUPER 60/80 und somit eine Revolution in der Raffstorenfamilie. Drei verschiedene Modelle sorgen für einen breiten Einsatzbereich und werden unzähligen Anforderungen gerecht:

  • KOSMOS SUPER 80 AT-UF
  • KOSMOS SUPER 80 AT-SF
  • KOSMOS SUPER 80 AT-WF

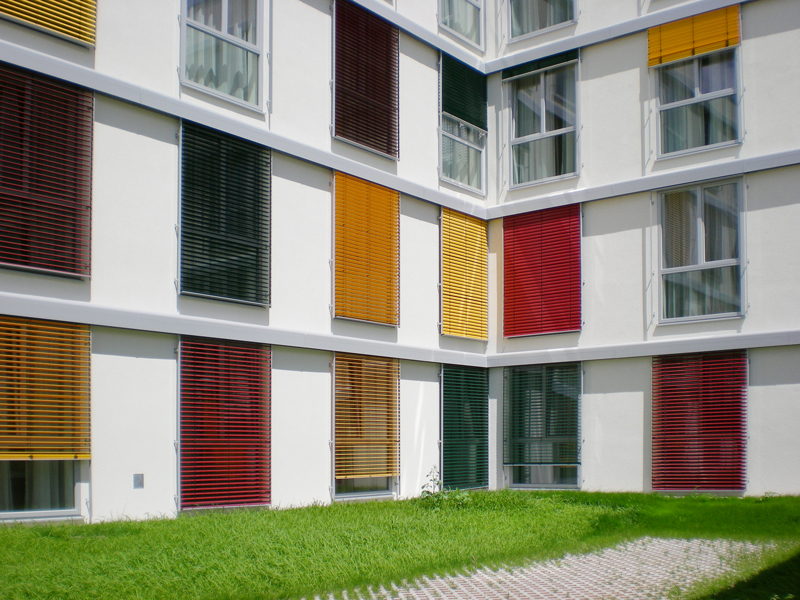

Eine große Auswahl an Farben lässt der Individualität großen Spielraum und gewährleistet in Zusammenhang mit der eleganten Lamellenform eine Vielfalt an gestalterischen Möglichkeiten.


Die speziellen, zweifärbigen Duotone-Farblamellen sorgen für einen einzigartigen Look und perfektes Design, sowohl Innen als auch Außen. Die Duotone-Lamellen sind innen weiß, um den Raum aufzuhellen. Für die Außenseite können die Farben Weißaluminium, Graualuminium oder Anthrazit gewählt werden.

SUPER 80 AT - Raffstoren mit Spitzentechnologie

Produktdetails

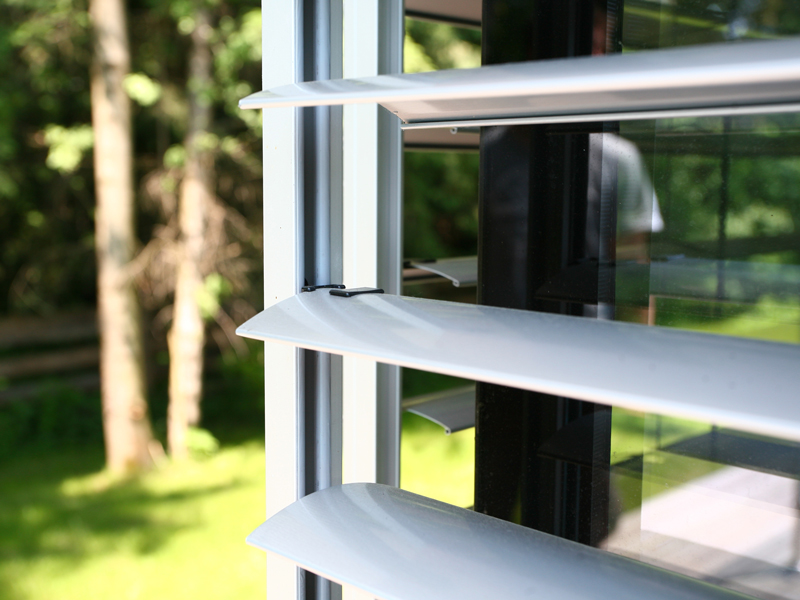

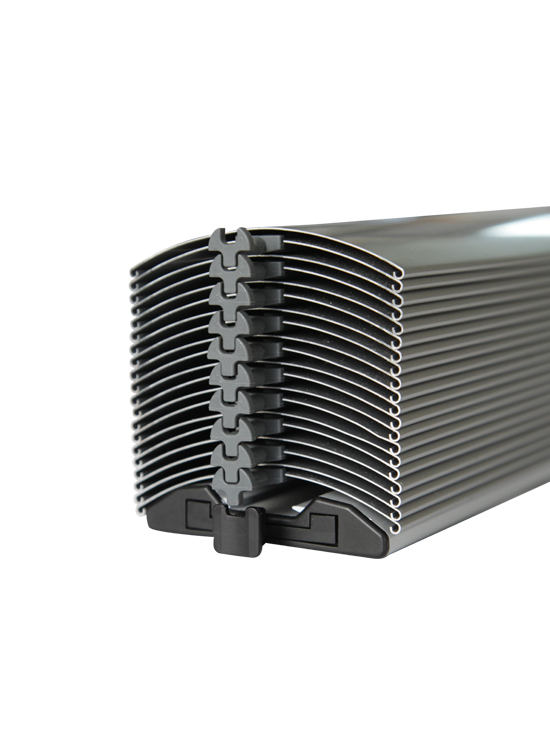

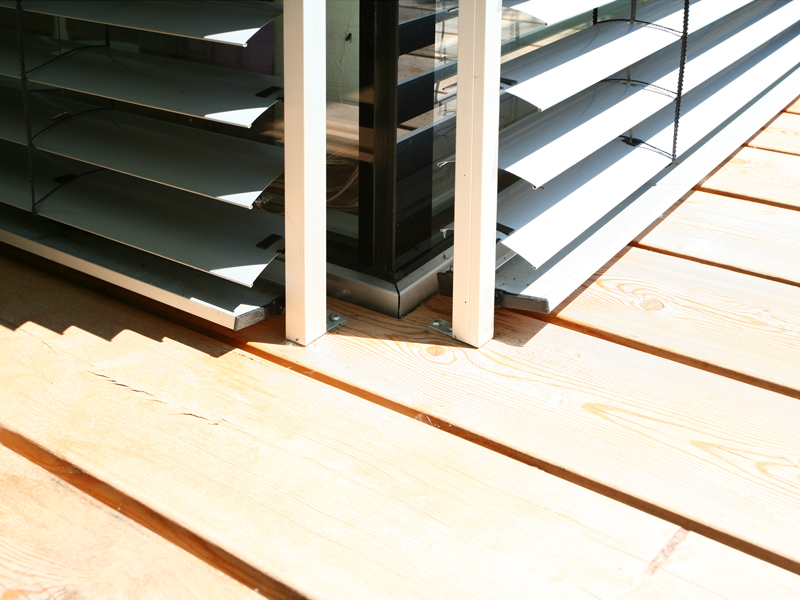

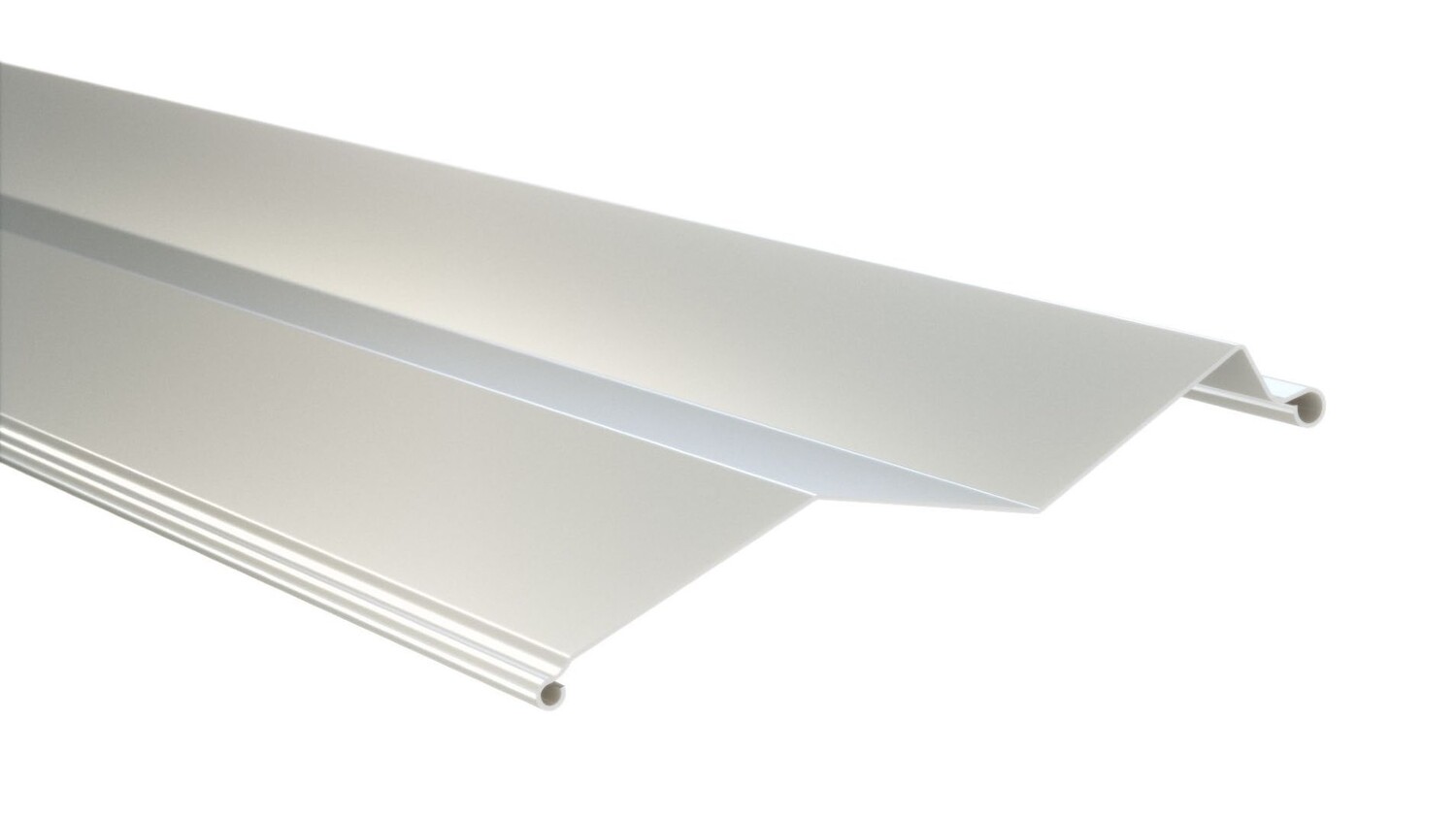

Die 80 mm breite, längsgebördelte Lamelle gewährleistet einen schönen Durchblick durch den Lamellenbehang in geöffneter Stellung. Hohe Stabilität sorgt für Dauerhaftigkeit und Funktionalität. Optional erhältlich mit Geräuschdämmlippe im äußeren Bördelauge.

Mit den formschönen Abdeck-Kästen aus dem dazugehörigen KOSMOS Systemblenden-Programm ist der Schutz des hochgezogenen Lamellenpaketes perfekt gewährleistet.

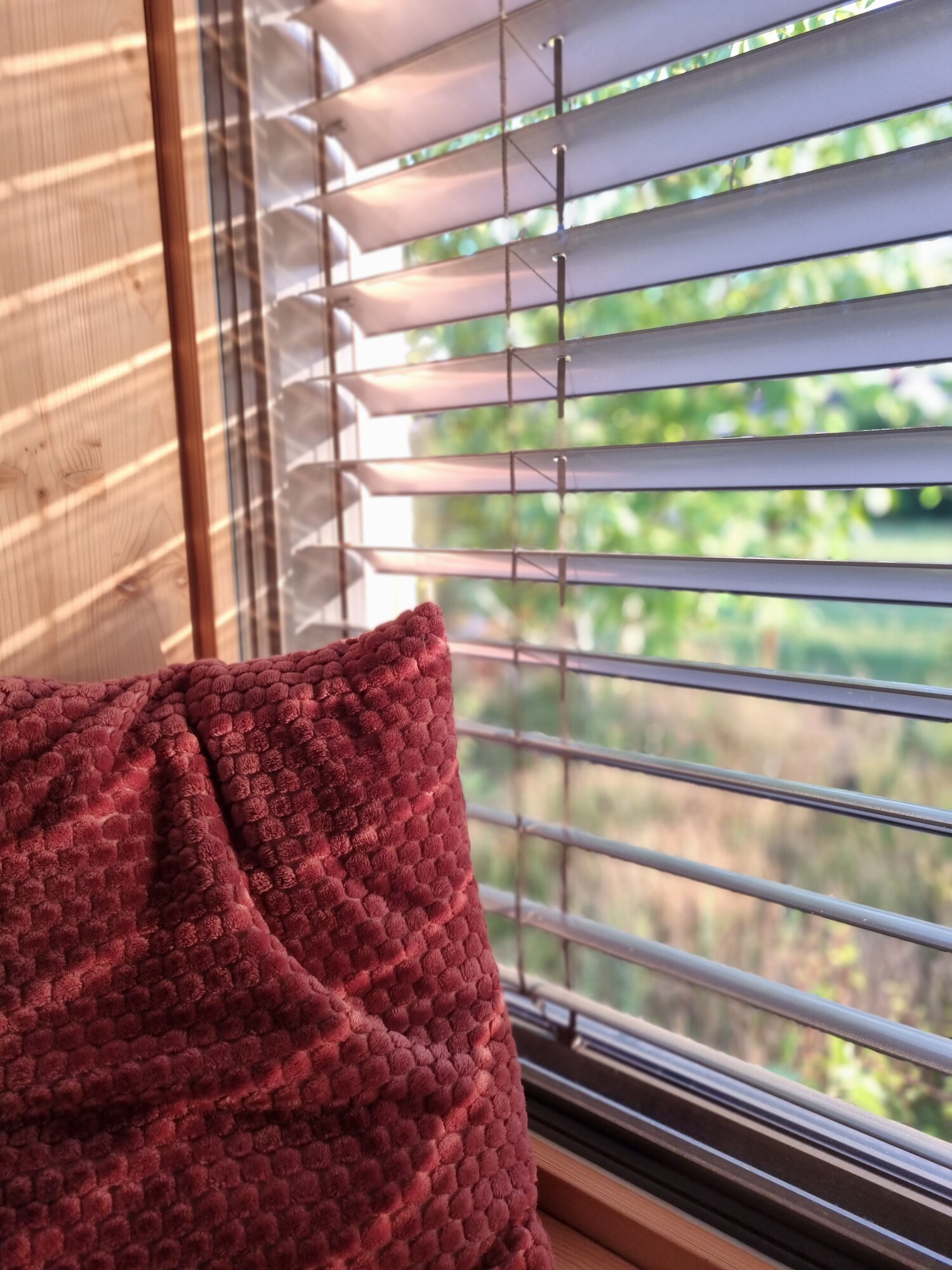

Bei jeder 5. Lamelle ist der Quersteg der Leiterkordel mit der Lamelle fixiert. Die Leiterkordel mit integriertem Aramidfaden ist schrumpf- und dehnungsarm und ermöglicht eine exakte Schlaufenbildung und ein gleichmäßig gestapeltes Lamellenpaket.

Typenübersicht SUPER 80 AT UF

Schienenführung

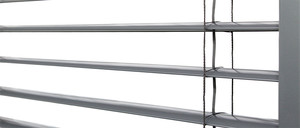

Bei dieser Ausführung werden die Lamellen in Schienen geführt. Es können alle KOSMOS Führungsschienensysteme verwendet werden und die SUPER 80 AT UF eignet sich hervorragend für normale Belastungen. Es können Standardhalter bis 110 mm Ausladung eingesetzt werden. Optional kann diese Type mit Arbeitsstellung oder Tageslichttransport (TLT) ausgestattet werden. Die Wendung der Lamelle ist mit 90° oder 180° möglich.

Endschiene mit geschlossener Endkappe

Typenübersicht SUPER 80 AT SF

Seilführung

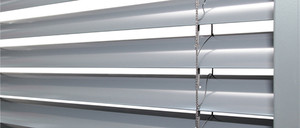

Bei diesem Modell werden die Lamellen mit einem kunststoffummantelten Niro-Seil, ø 2,5mm, geführt. Die SUPER 80 AT SF wird speziell bei Glasfassaden oder Nurglasecken eingesetzt, wo Führungsschienen aus optischen Gründen nicht gewünscht werden.
Optional kann diese Store mit Tageslichttransport (TLT) ausgestattet werden. Die Wendung der Lamelle ist mit 90° oder 180°möglich. Die Windstabilität bei der SUPER 80 AT SF ist bei einer Größe von 2x4 m max. 49 km/h. Bei stark windexponierten Lagen empfehlen wir die Ausführung SUPER 80 AT WF „windfest“.

SUPER 80 AT SF

Typenübersicht SUPER 80 AT WF

Windfest bis 90 km/h

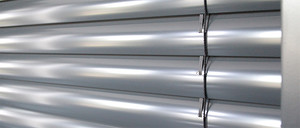

Bei dieser speziellen Konstruktion werden die Lamellen mit einem kunststoffummantelten Niro-Seil, ø 2,5mm und mit Führungsschienen (nur FS-System 40) geführt. Der Quersteg der Leiterkorderl ist bei dieser Ausführung bei jeder Lamelle serienmäßig fixiert. Das macht die SUPER 80 AT WF windfest und der Einsatzbereich umfasst Bürogebäude, Großprojekte bis hin zum Wohnbau in stark windexponierten Lagen. Optional kann dieses Modell mit Tageslichttransport (TLT) ausgestattet werden. Die Wendung der Lamelle ist bis 90° möglich.

SUPER 80 AT WF
Lamelle
Endschiene: geschlossen Endkappe

Führungsschienensysteme

Standardhalter
Standardhalter mit Doppel FS
Spezialdistanzhalter mit Rund FS
Spezialdistanzhalter mit Rund Doppel FS
Spezialdistanzhalter 40*
Spezialdistanzhalter 40* mit Doppel FS
Spezialdistanzhalter
Spezialdistanzhalter mit Doppel FS
Sonderlösung




Überzeugende Argumente

  • Lichtregulierung sorgt für angenehme Raumatmosphäre
  • Sichtschutz - Sonnenschutz
  • extreme Witterungsbeständigkeit
  • Einbruchsschutz
  • Tageslichttransport  (TLT) oder Arbeitsstellung
  • ansprechende Optik
  • qualitativ hochwertige Technologie
  • einfacher Einbau
  • Hohe Stabilität
  • windfeste Anlage bis 90 km/h


Infobox
Übersicht
Anfrage

Anfrage-Formular Kosmos

Nehmen Sie Kontakt auf und fordern Sie ein unverbindliches Angebot an!

Tragen Sie hier die gewünschte Stückzahl mit Angabe von Breite x Länge in mm ein
Formate: txt, doc, docx, pdf, jpg, png, gif

Mit einem Stern (*) markierte Felder müssen ausgefüllt werden!
Prospekt PDF
Technische Daten

Container Vergleich SUPER 80 AT

Vergleich

Lamelle 80mm
randgebörtelt
SUPER 80 AT SF
Seil
SUPER 80 AT UF
Schiene
SUPER 80 AT WF
Windfest
Windstabilität nach CE-Norm (Größenabhängig lt. CE 13659)bis max. 60 km/hbis max. 70 km/hbis 90 km/h
SeitenführungNiro-Seil Ø 2,5 mmALU-Führungsschiene alle SystemeALU-Führungsschiene (nur System 40) +Niro-Seil Ø2,5 mm
Lamellenführungim BördellochPolyamidzapfen
wechselseitig in FS
im Bördelloch
+ Polyamidzapfen wechselseitig in FS
Stegleiterfixierungjede 5. Lamellejede 5. Lamellejede Lamelle
Geräuschdämmlippemöglichmöglichmöglich
Unterschiene ALUmit Polyamidkappemit Polyamidkappe
+ Teleskopführung
mit Polyamidkappe + Teleskopführung
+ Seilführung
TLT-Optionmöglichmöglichmöglich
Arbeitsstellung - Optionmöglichmöglichmöglich
Max. Breite4500 mm4500 mm3000 mm
Max. Höhe4000 mm4000 mm3600 mm
Max. Fläche in m29 m²9 m²8 m²
Bedienung Kurbel / MotorKurbel oder MotorKurbel oder MotorMotor
Ausführung Nurglaseckejalinks oder rechts SF mit FS
kombinierbar
ja,beidseitig mit SF und FS kombiniert
Wendung der Lamellen in Grad90° / 180°90° / 180°90°

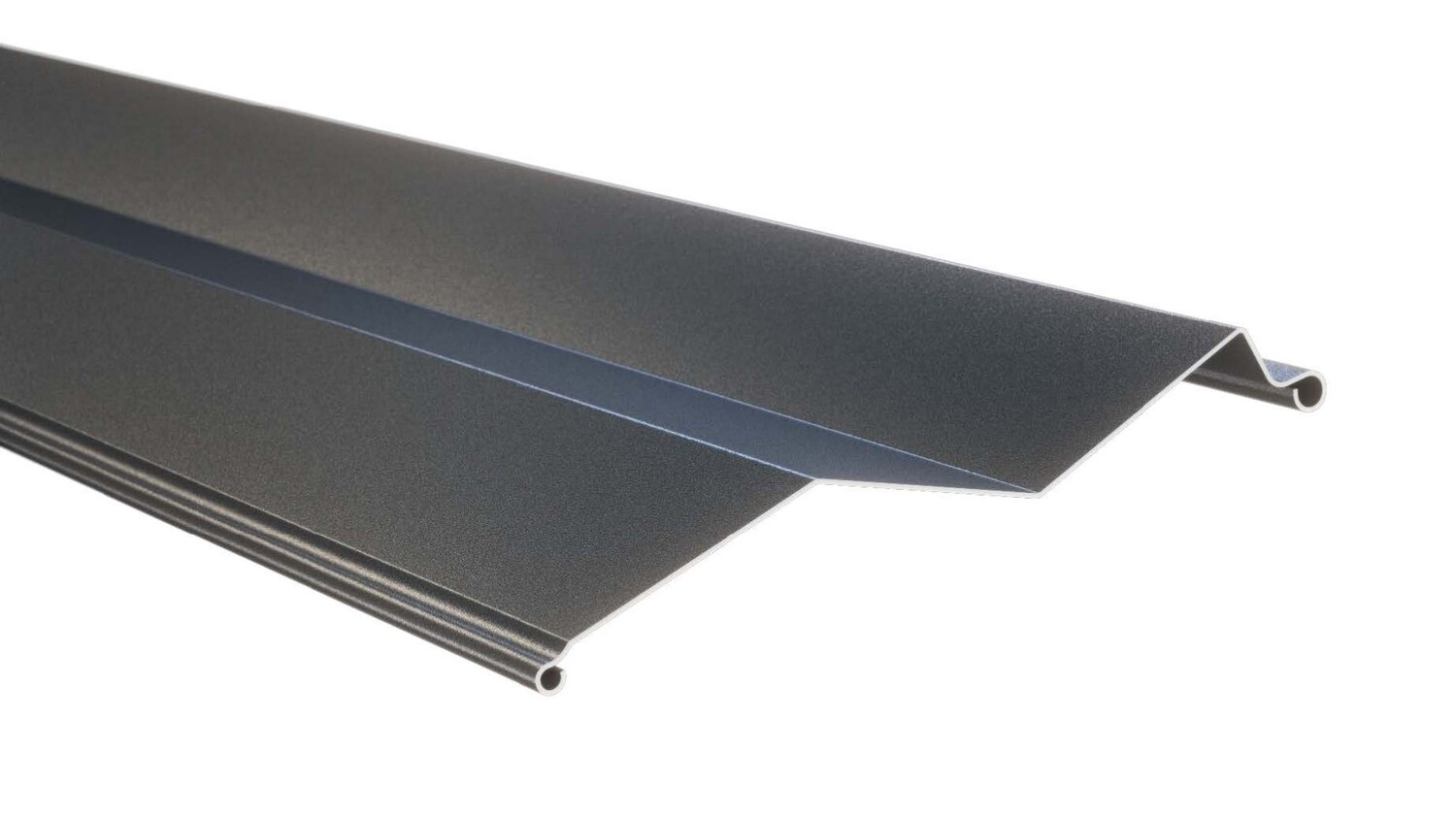

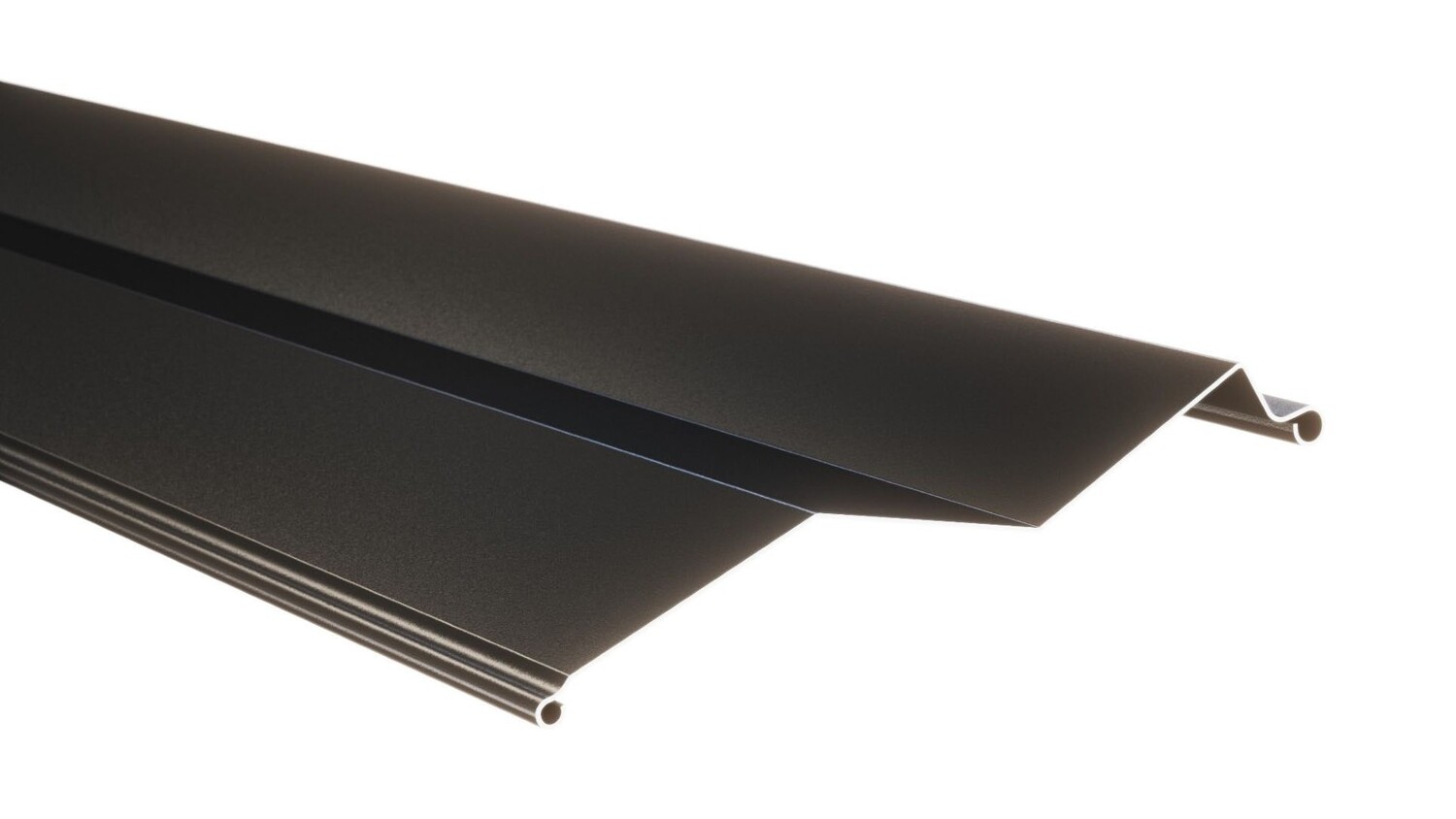

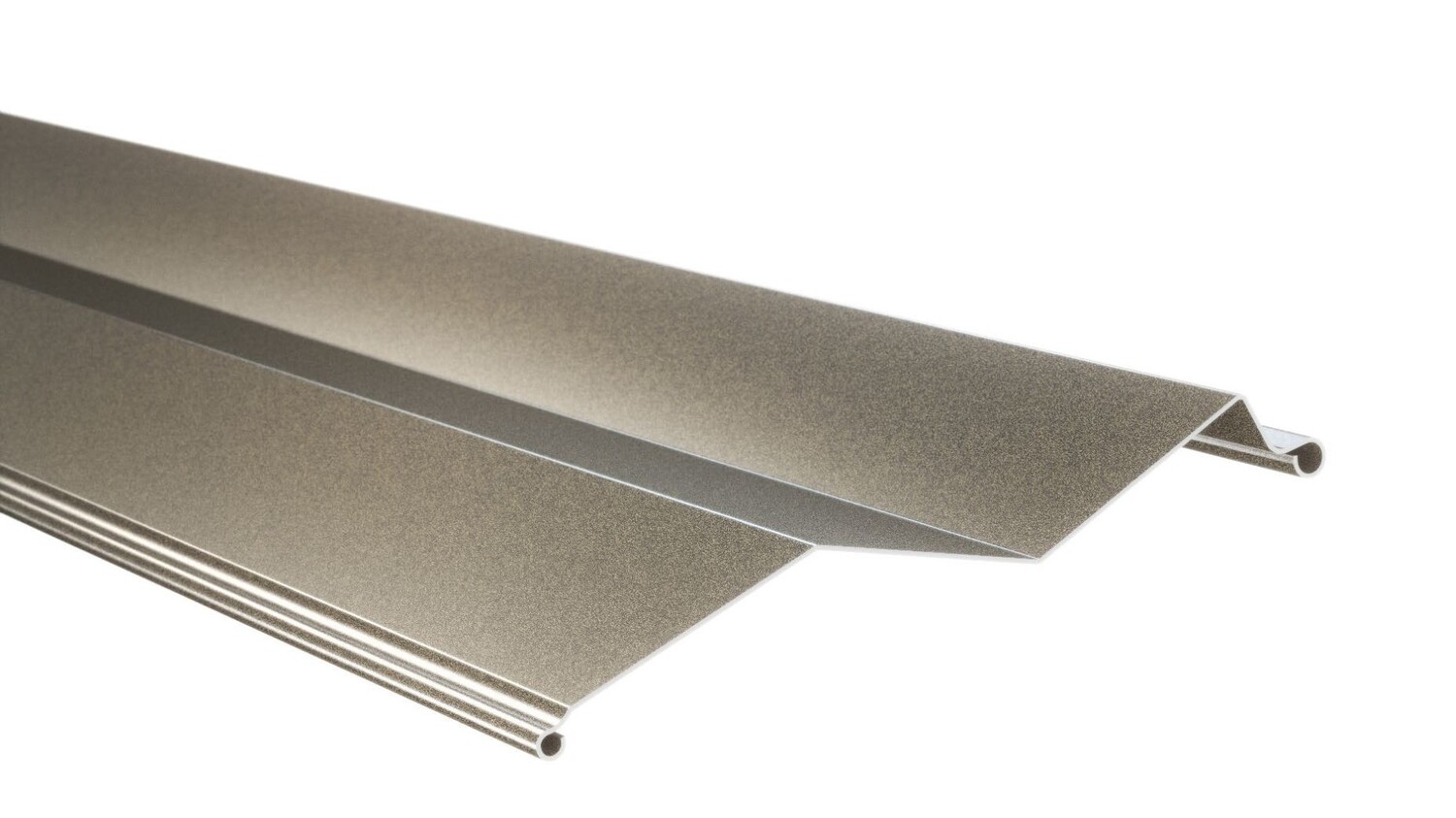

Farben

Container Farben Raffstore

Faben Raffstore

ähnlich RAL 9016
VRS 88
Super 80AT

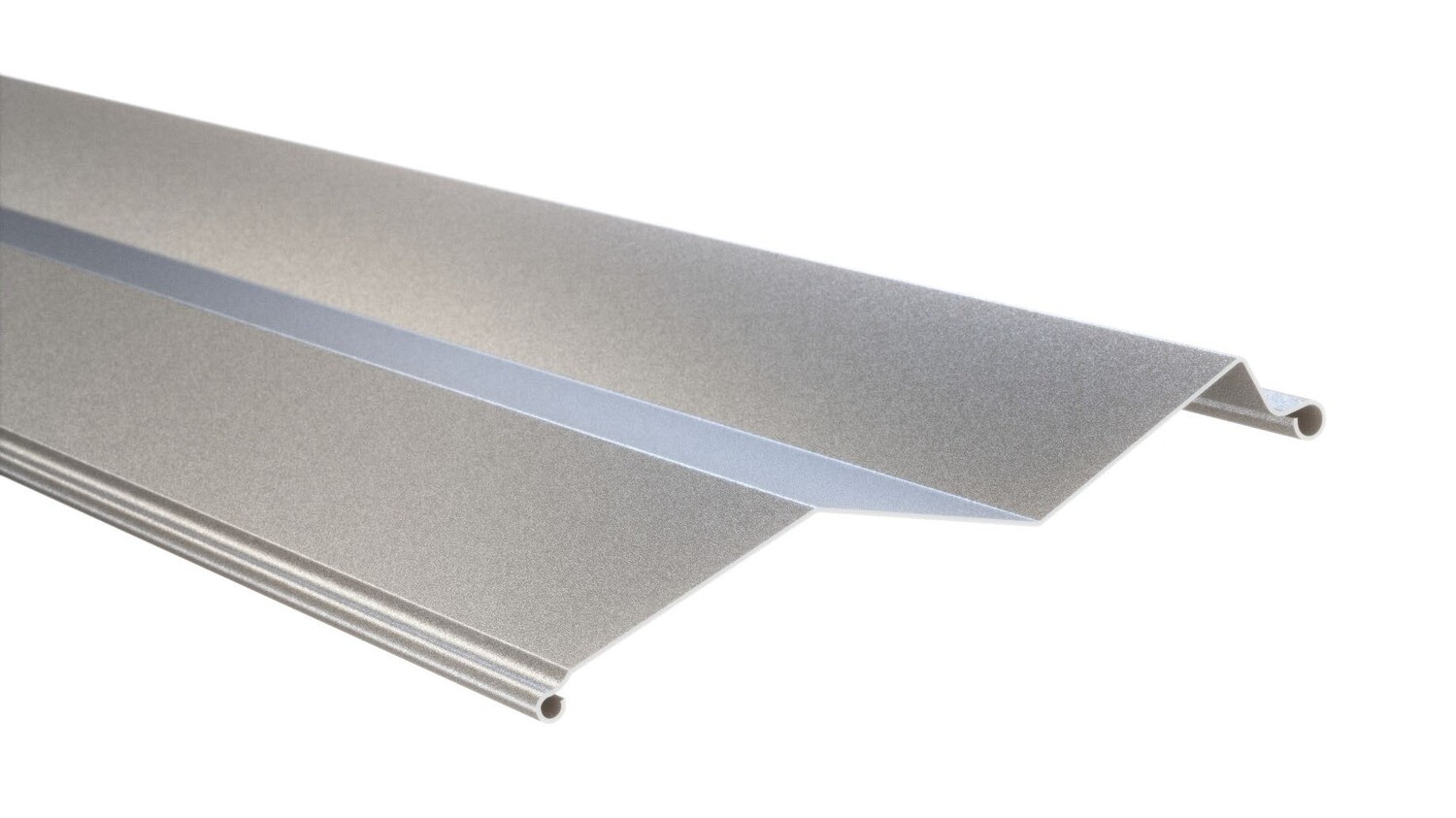

ähnlich RAL9006
VRS 88
Super 80AT
Super 80
VRS 88
ähnlich RAL 9006
Super 80
Super 80F
VRS 88
Super 80
VRS 88

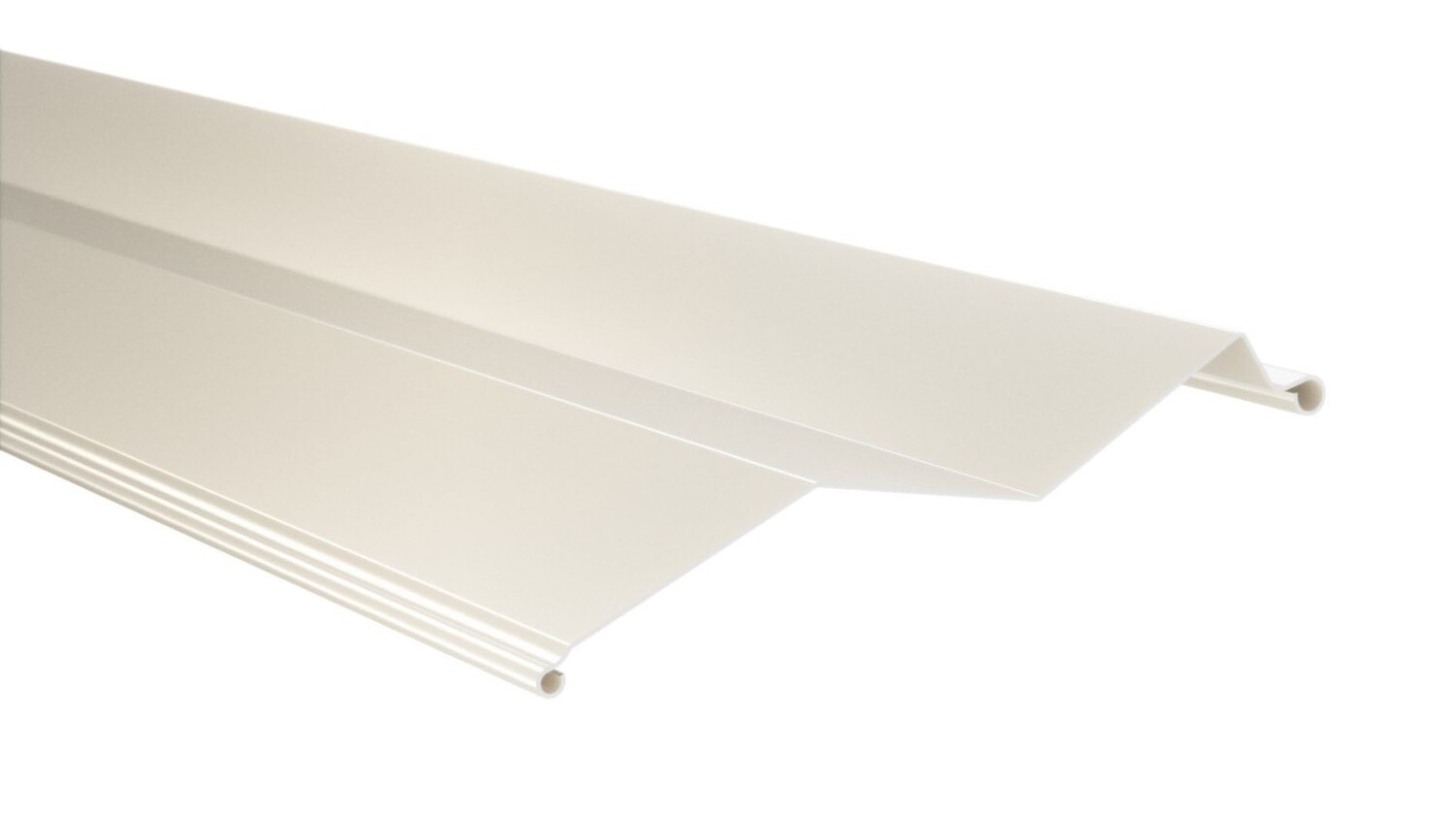

ähnlich RAL 1013
Super 80
VRS 88
VRS88
Super 80/ VRS88

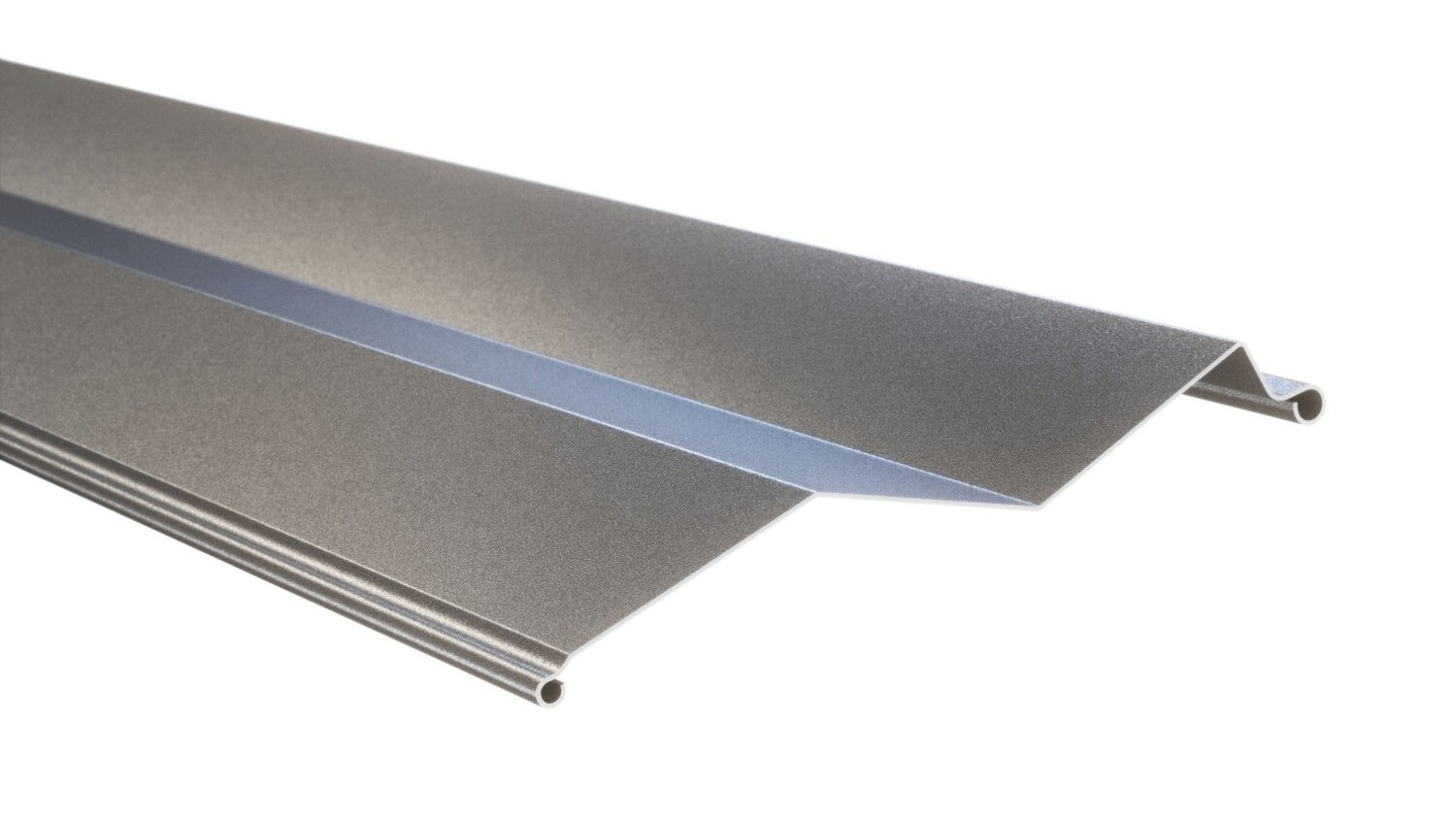

ähnlich RAL 9007/ Super 80

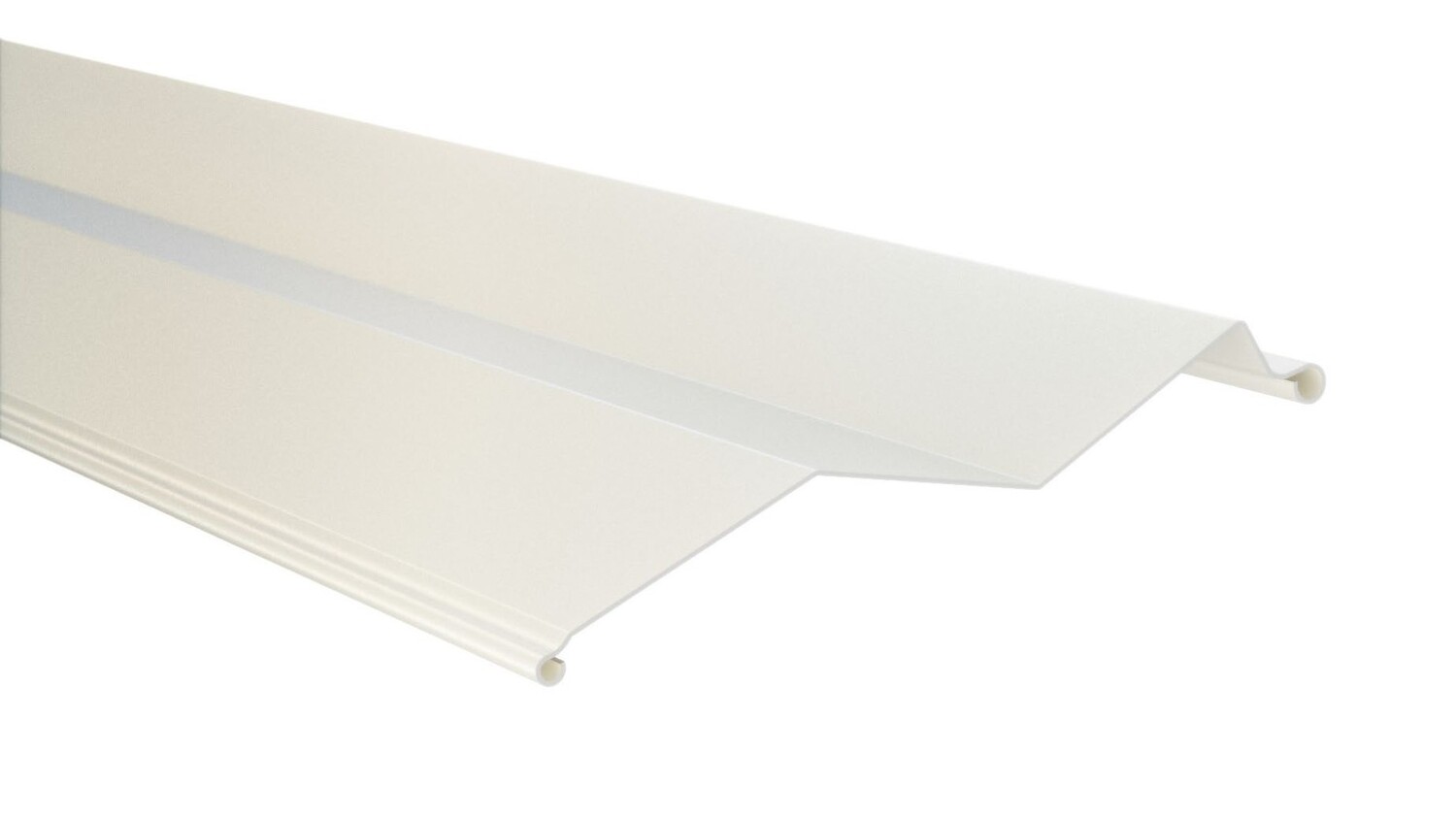

ähnlich RAL 9016/ Super 80 Flach
ähnlich RAL 6005/ Super 80/ VRS 88

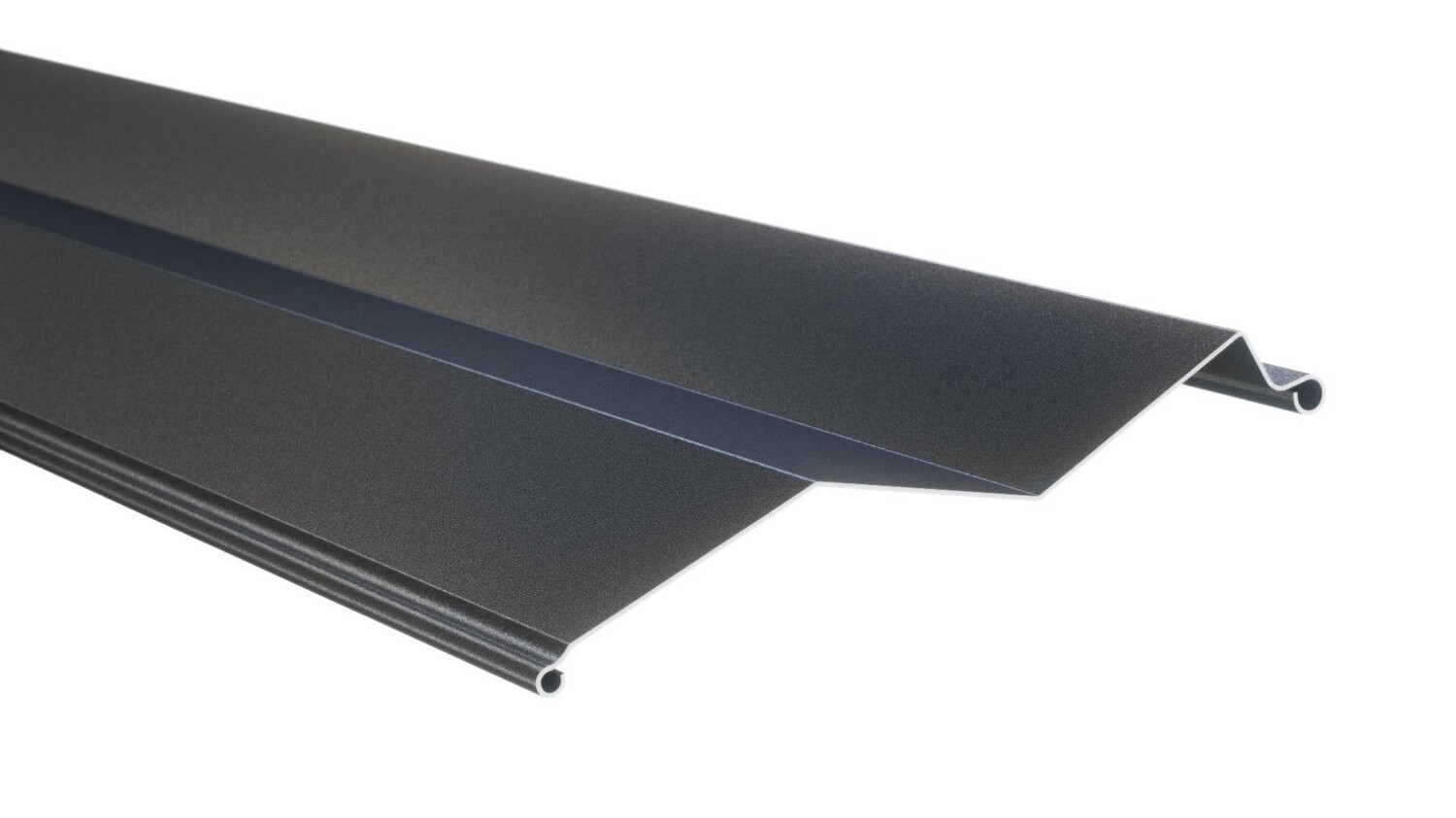

ähnlich RAL 7016/ Super 80/ VRS 88

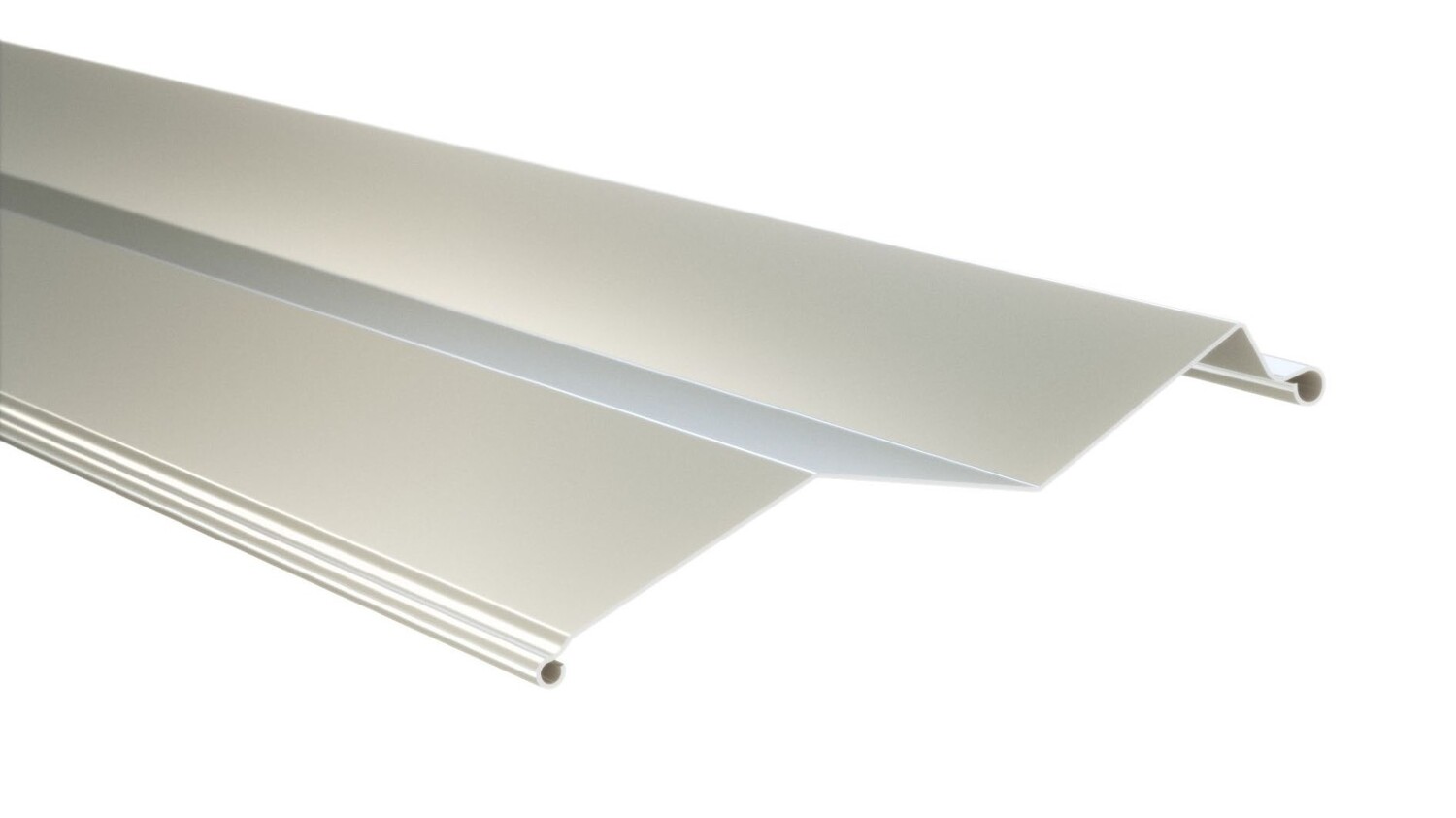

ähnlich RAL 7038/ Super 80/ VRS 88


Lichtregulierung

Container Lichtregulierung Raffstoren

Lichtregulierung Raffstoren

Optimaler Schutz gegen Sonnenwärme und unangenehme Lichtstrahlen:
Aus störender, greller Strahlung wird durch die stufenlos regulierbaren Lamellen angenehmes, diffuses Licht, das durch Reflexion nach oben besonders weit ins Rauminnere geleitet wird. Option: Arbeitsstellung verhindert die Dunkelphasen beim Absenken der Storen.

Lichtregulierung mit 90° geöffneten Lamellen:
Optimale Raumausleuchtung durch natürliches Licht im Innenraum.

Lichtregulierung mit 45° geöffneten Lamellen:
Die ideale Lamellenstellung bei tiefem Sonnenstand, ausreichende Beleuchtung der Räume mit Tageslicht.

Bei geschlossener Lamellenstellung:
Keine Einblicke von außen möglich. Zusätzliche Wärmedämmung

Tageslichttransport (TLT)

Der Lamellenbehang wird durch eine spezielle Technik in 2 Zonen geteilt. Im oberen Teil werden die Lamellen waagrecht bis leicht geneigt positioniert, im unteren Teil nahezu geschlossen. So ergibt sich eine blendfreie Zone im Arbeitsbereich. Durch die geöffnete Lamellenstellung oben wird das natürliche Licht über die Raumdecke nach Innen gelenkt. Die optimalen Belichtungsverhältnisse sind somit speziell bei hellen Lamellen geschaffen. Auf Wunsch kann der gesamte Lamellenbehang geschlossen werden.

Arbeitsstellung

Typenbezeichnungen:

  • Super-80-AT UF/A, Super-80-AT SF/A, Super-80-AT WF/A
  • Super-60/A
  • Super-80F/A
  • Super-88-VRS/A, Super-88-VRS-SA/A

Alle drei Ausstattungsvarianten können mit einer ca. 45° geneigten Arbeitsstellung geführt werden. Diese Option gewährleistet, dass im Automatikbetrieb die Räume nicht kurzfristig abgedunkelt werden. Ein komplettes Schließen in der unteren Endstellung ist möglich.

Pakethöhen

Container SUPER 80 AT

Pakethöhen

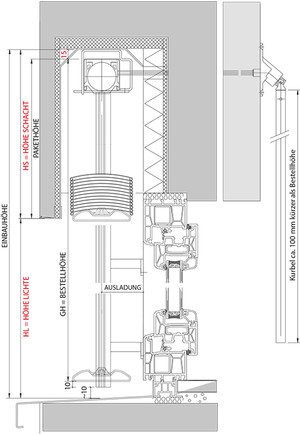

Schachtmontage1 Schacht Schienen

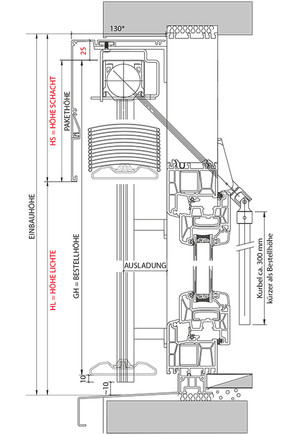

Blendenmontage2 Blenden Schienen

Minimale und maximale Storenmaße

GH = HL + HS (Höhe der Storenanlage)

Höhe: min. 400 mm
Höhe: max. 4000 mm

BK = Breite Konstruktion (Storenbreite)

min. 400 mm Gelenkkurbel
min. 540 mm Motorantrieb
max. 4500 mm

Ausmaß (maximale Storenfläche)

max. 9 m² bei Einzelstoren
max. 20 m² bei gekoppelten Anlagen mit Motorantrieb


SUPER 80 AT/WF - Ausführung Windfest

Höhe: min. 400 mm
Höhe: max. 3600 mm
Breite: min. 700 mm
Breite: max 3000 mm
Fläche: max. 8 m² bei Einzelstoren
Fläche: max. 18 m² bei gekoppelten Anlagen

Die Ausführung SUPER 80 AT/WF ist nur mit Motorantrieb möglich!


Anschlusswerte für Motorantrieb

Einphasenwechselstrom 230 V/50 Hz, je nach Motortyp 0,57-0,90 A bzw. 125-190 W.

Hinweis: Schalter, Taster (Lichtschalter) oder Schaltungen die gleichzeitig einen Auf- und Ab-Befehl ermöglichen, dürfen nicht angeschlossen werden!
Bei Drehrichtungsänderung muss der Antrieb mindestens 500 ms spannungslos sein! Verwenden sie immer Originalschalter.


Platzbedarf im Sturz für SUPER 80 AT

TN - Tiefe Nische: 120 mm plus allfälliger Zuschlag  für vorstehende Türgriffe, Wetterschenkel oder Insektenschutzelemente.
HS - Höhe Sturz:
laut unterstehender Tabellen, Maße in mm
HL - Höhe im Licht:
laut unterstehender Tabellen, Maße in mm

HL=Höhe  Lichte in mm440 - 12001201 - 14001401 - 16001601 - 18001801 - 20002001 - 22002201 - 24002401 - 26002601 - 28002801 - 3000
SUPER 80 AT165175185210225230245255265275

SUPER 80 AT

mit Geräusch-

dämmlippe

170180200220230240250260270285
Antrieb/Steuerung

Container Steuerung Raffstore

Verkabeltes System Raffstore

Logo für verkabeltes System

Als Einzelsteuerung wird das Motorsteuergerät Smoove Uno IB+ mit neuem Design und sensitiver Bedienung verwendet. Bei dem Bedienfeld gibt es keine Tasten mehr durch das Außenmaß 50 x 50 mm können die Steuergeräte mit den aktuellen Rahmen aller Schalterhersteller mittels Zwischenring kombiniert werden. Die Steuergeräte und Originalrahmen gibt es in verschiedenen Farben.

Als Zentrale ist ein kombinierter Sonnen- und Windsensor Soliris IB optimal, dieser kann optional mit einer Zeitschaltuhr Chronis IB kombiniert werden, um auch die Sichtschutzfunktion Abends herstellen zu können.

Bei der Zentralfunktion müssen die Steuergeräte untereinander mit einer Steuerleitung verbunden werden. Die Steuergeräte benötigen eine 230 V Zuleitung und zu den Antrieben ist eine vieradrige, flexible Leitung für mindestens mittlere mechanische Beanspruchung vorzusehen.

Steuerung verkabeltes System

Für jede Art von außenliegendem Sonnenschutz kann mit dem Somfy IB oder IB+ System die richtige Ansteuerungsmöglichkeit hergestellt werden.

Für Raffstore z.B. eine einstellbare Windüberwachung mit Sonnensensor oder für Rollläden zentral eine Zeitfunktion. Für mehrere Anlagen oder einen Wintergarten gibt es zusätzlich die Meteolis Steuerung, bei dieser am Touch-Display bis zu 16 Antriebe verwaltet werden und ein Sensor kann Temperatur, Windgeschwindigkeit, Regen und 3 Sonnenwerte (Himmelsrichtungen) verwalten. Mit der Steuerung können die unterschiedlichsten Produkte wie Fenster, Rollläden, Raffstore, Markisen, Rollos, Lüftung und Heizung kombiniert werden.

SOLIRIS IB, Sonnen-und Windwächter

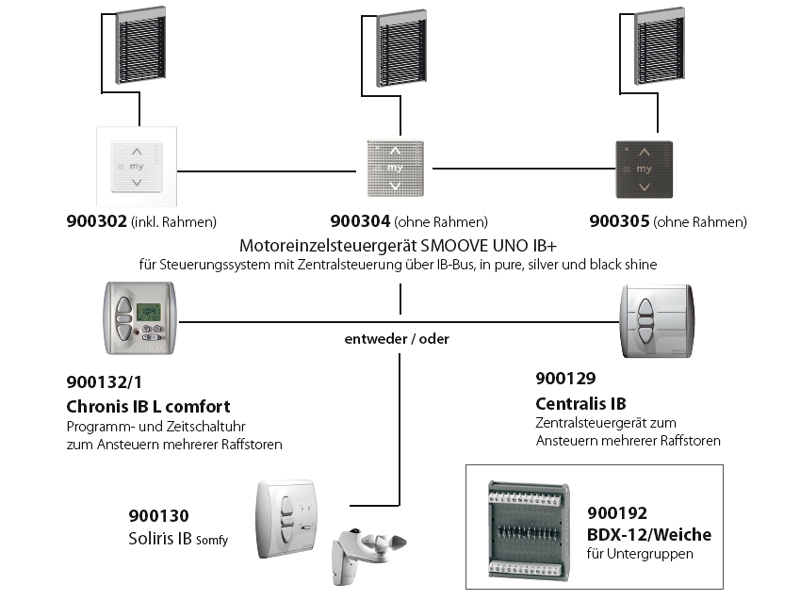

Beispiel Zentralsteuerung eines verkabelten Systems für Raffstore


Funksystem RTS Raffstore

RTS_Funksystem Logo

Mittels Funkempfänger Modulis Slim Receiver RTS, der zwischen der 230 V Zuleitung und dem Jalousieantrieb montiert ist, kann die Ansteuerung flexibel über Hand- oder Wandsender erfolgen. Zusätzlich können Wind, Sonne/Wind, Sonnensensoren und Zeitschaltuhren flexibel eingelernt und auch nachträglich umprogrammiert werden. Durch diese Flexibilität werden Funksysteme nicht nur in der Sanierung sondern auch im Neubau immer häufiger. Die Antriebe benötigen eine 230 V Zuleitung, es ist eine dreiadrige flexible Leitung für mindestens mittlere mechanische Beanspruchung vorzusehen, die mittels Hirschmannsteckverbindung angeschlossen wird.

Steuerung Funksystem RTS

Mittels externer oder in den Antrieben integrierter Funkempfänger reicht eine batteriebetriebene Sendeeinheit aus um den Sonnenschutz zu steuern. Es ist lediglich eine 230 V Zuleitung herzustellen. Es steht eine große Auswahl an verschiedenen Senderfunktionen und Designs zur Verfügung.

Funktionen:
Zeitschaltuhren, verschiedene Arten von Sonnensensoren, Windsensor, kombinierter Sonnen- und Windsensor, externe Sender, universale Empfänger, Empfänger mit denen Licht geschalten werden kann, Zwischenstecker für die Steckdose und Funkempfänger für Heizstrahler. Es gibt somit fast keine Anwendung, die nicht mittels Funkempfänger in das RTS-System eingebunden werden kann.

HandssenderHandsender 900108
J46RTS

Funksystem IO Homecontrol für Raffstore

Io Homecontrol Logo

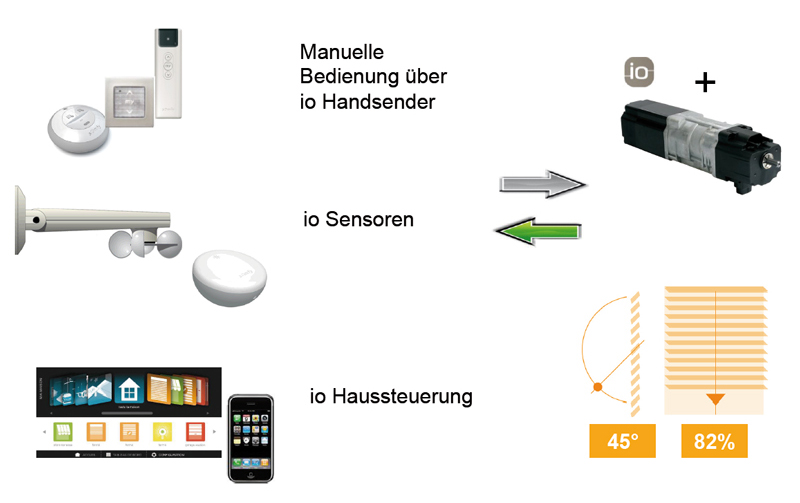

Bei diesem Funksystem sind die Empfänger in den Antrieben integriert dies ermöglicht eine Rückmeldung über Status und Position. IO Homecontrol wird gemeinsam von mehreren Herstellern verschiedenster Haustechnikprodukte hergestellt und somit kann mit den Sendern oder der App für Smartphones „das ganze Haus“ gesteuert werden. Die Antriebe benötigen eine 230 V Zuleitung es ist eine dreiadrige flexible Leitung für mindestens mittlere mechanische Beanspruchung vorzusehen die mittels Hirschmannsteckverbindung angeschlossen wird.

Steuerung Funksystem IO

Mittels externer oder in den Antrieben integrierter Funkempfänger reicht eine batteriebetriebene Sendeeinheit aus um den Sonnenschutz zu steuern. Es ist lediglich eine 230V Zuleitung herzustellen. Es steht eine große Auswahl an verschiedenen Senderfunktionen und Designs zur Verfügung.

Der Unterschied zum RTS-System liegt darin dass bei IO-Homecontrol zusätzlich zu dem Komfort des Funks eine Rückmeldung über den Status des Produktes erfolgt. Das System ermöglicht auch eine Anbindung an das Internet und kann über Smartphones und übers Internet Fern- bedient, kontrolliert und gewartet werden.

Funktionen:
Zeitschaltuhren, verschiedene Arten von Sonnensensoren, Windsensor, kombinierter Sonnen und Windsensor, externe Sender, universale Empfänger, Empfänger mit denen Licht geschalten werden kann, Zwischenstecker für die Steckdose und Funkempfänger für Heizstrahler. Es gibt somit fast keine Anwendung die nicht mittels Funkempfänger in das IO-System eingebunden werden kann.

Zusatzfunktionen:
Überwachungskameras, Einbruchsmeldung und diverse Sicherheitsfunktionen.
