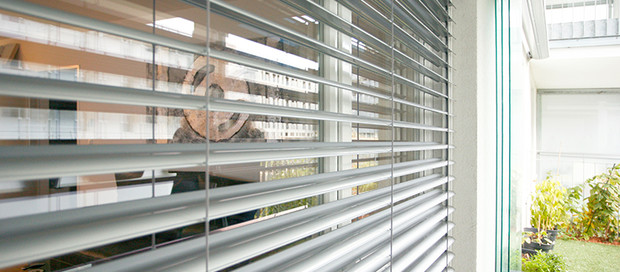

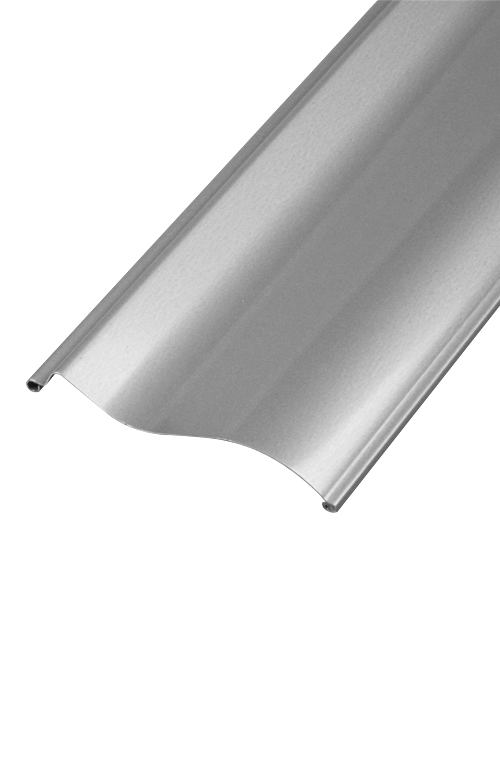

SIA 90 VRS

Die elegant geschwungene Form der 90mm breiten S-Lamelle ermöglicht einen verbesserten Lichttransport in den Innenraum. Durch die Geometrie wird auch die Stabilität der Lamelle nochmals wesentlich erhöht.

SCHIENENFÜHRUNG

Bei dieser Ausführung werden die Lamellen wechselseitig geführt. Dies erfolgt mittels ultraschallverschweißten Kunststoffbolzen.

Es können alle KOSMOS Führungsschienensysteme verwendet werden, sowohl sichtbare Schienen als auch Unterputzsysteme. Schienenführungen eignen sich hervorragend für normale Belastungen. Bei besonders hohen Anforderungen an die Windstabilität besteht auch die Möglichkeit von Seitenaufzug oder Windfestausführung.

SEILFÜHRUNG

Seilführungen kommen speziell zur Anwendung, wenn eine sehr transparente Optik gefordert ist, wie z.B. Glasfassaden oder Nurglasecken. Die Führung erfolgt über ein kunststoffummanteltes Niroseil mit 2,5mm Durchmesser.

Zu beachten ist die reduzierte Windstabilität gegenüber schienengeführten Systemen.

SEITENAUFZUG - TYPE SA

Technik mit Innovation! Die bewährten Möglichkeiten und Vorteile der ZELOS und SIA-Verbundraffstoren sind durch ein einzigartiges System zum Heben und Senken der Lamellen erweitert. Dazu wird das Kunststofflochband in die seitlichen Führungsschienen geschützt integriert. Durch die enorme Zugfestigkeit von ca. 1500Nm entspricht die ZELOS- und SIA-Seitenaufzugausführung auch dann den Anforderungen, wenn herkömmliche Konstruktionen längst versagen.

Windkanalprüfungen bestätigen diesem System bestmögliche Stabilität. Jede einzelne Lamelle wird beidseitig mit Bolzen in den Lamellen geführt. Der in der Lamelle eingewalzte Keder sorgt für Geräuschdämmung. Die Auswahl aus den Lamellenformen ZELOS 90, ZELOS 73 und SIA 90 bietet auch bei diesem System einen großen Freiraum zur Gestaltung

Auflaufschutz
Erhöhte Windstabilität
Langlebigkeit
Kunststofflochband mit hoher Zugfestigkeit
Optionales Tageslichttransportssystem
Reduzierter Schräglauf Verbesserte Abdunkelung – keine Stanzungen im Lamellenbereich und somit keine Lichtpunkte

WINDFESTAUSFÜHRUNG - TYPE WF

Bei dieser speziellen Konstruktion werden die Lamellen,- zusätzlich zu den verstärkten Führungsschienen und Haltern (System 40 und MKL-Halter) seitlich noch mit kunststoffummantelten Niro-Seilen im Lamellenbereich geführt (bei breiteren Anlagen auch zusätzliche Mittelseile). Die mit zusätzlichen Stahleinlagen versehende Endschiene wird durch eine erhöhte Anzahl von Bändern gehoben und gesenkt. Die Motorstärke ist den Behang abgestimmt!

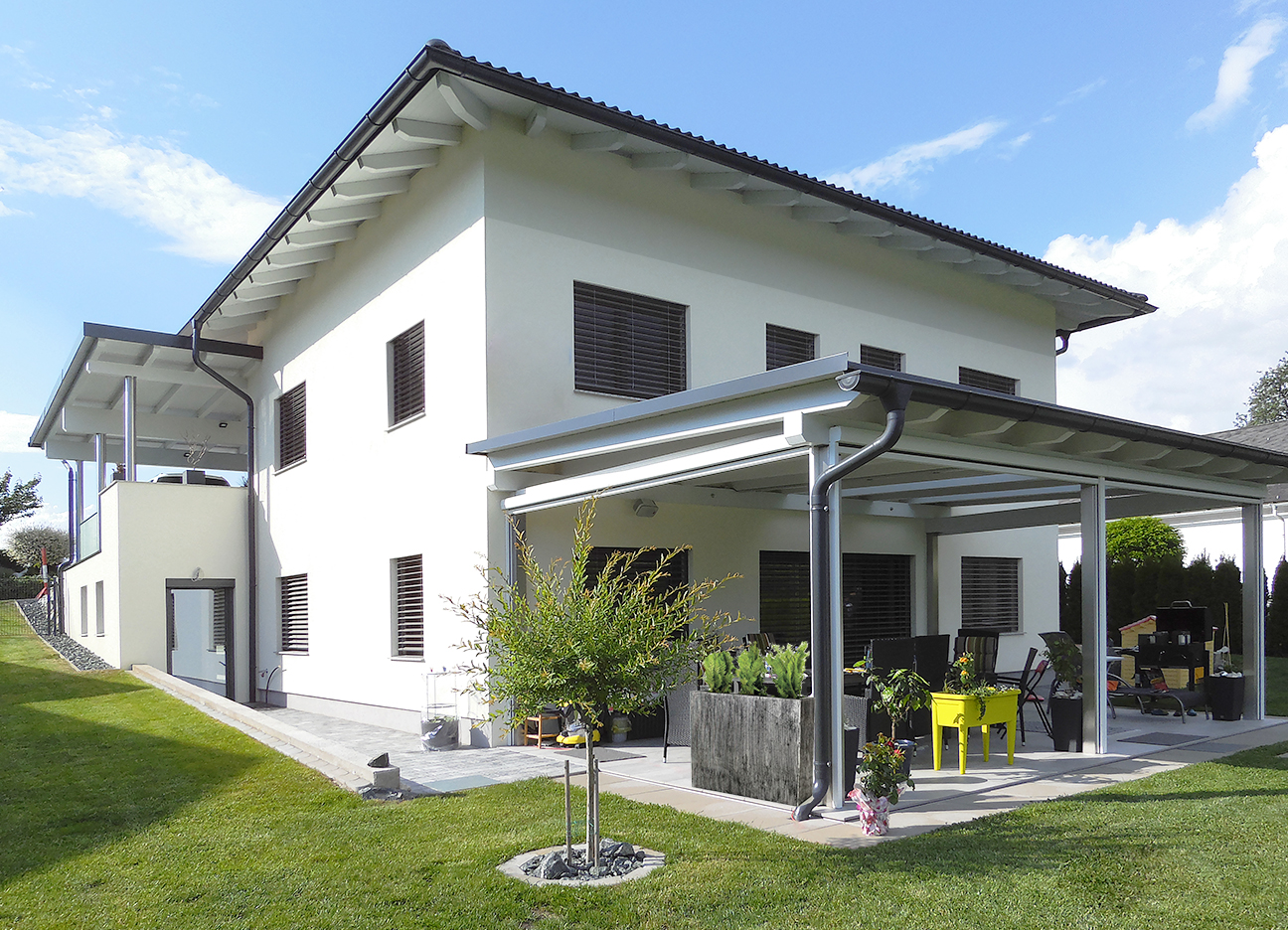

Fotogalerie ZELOS / SIA

Infobox

Übersicht

Prospekt PDF

Download

Technische Daten

	VERBUNDAUSFÜHRUNG	SEITENAUFZUG	COMPACT	WINDFEST
Form/Type	ZELOS-90 \| ZELOS-73 \| SIA-90	ZELOS-90 SA \| ZELOS-73 SA \| SIA-90 SA	COMPACT ZELOS-90 \| COMPACT ZELOS-73 \| COMPACT SIA-90	ZELOS-90 WF \| ZELOS-73 WF \| SIA-90 WF
Lamellenführung	Schiene oder Seil	SA-Schiene	Schiene	Schiene+Seil
Mittelseilabspannung	Optional	Optional	Optional	Optional
Geräuschdämmlippe	JA	JA	JA	JA
Antrieb	Kurbel, Motor, Funk, Solar	Motor, Funk, Solar	Motor, Funk, Solar	Motor, Funk
Arbeitsstellung	Optional	Optional	Optional	Optional
Tageslichttransportsystem TLT	Optional	Optional	Optional	Optional
Aufzugsband	Textil (Trevira)	Lochband (Dymetrol)	Textil (Trevira)	Textil (Trevira)
Windstabilität*	Bis 90km/h	Bis 90km/h	Bis 90km/h	Bis 90km/h
Auffahrschutz	NEIN	JA	NEIN	NEIN
Lamellen	wechselseitig	beidseitig	wechselseitig	wechselseitig
Minimale Breite (BK)	510mm	530mm	540mm	700mm
Maximale Breite (BK)	4500mm	2800mm	4000mm	3000mm
Maximale Höhe	4000mm	3100mm	4000mm	3600mm
Max. Fläche	12m²	9m²	12m²	9m²

*Windstabilitäten abhängig von Breiten der Anlagen, Einbausituation u.v.m. Bitte beachten sie die Planungsunterlagen.

Farben

Exklusivfarben

ACHTUNG: Nicht für 50mm Flachlamelle, 60mm gebördelt, 80mm Flachlamelle verfügbar.

Standardfarben

703 DUNKELGRAU (METALLIC) ÄHNLICH DB 703

Lichtregulierung

Tageslichttransport - TLT

Aus störender, greller Strahlung wird durch die stufenlos regulierbaren Lamellen angenehmes, diffuses Licht, dass durch Reflexion nach oben besonders weit ins Rauminnere geleitet wird. Option: Arbeitsstellung, verhindert die Dunkelphasen beim Absenken der Storen.

90° geöffnete Lamellen

Optimale Raumausleuchtung durch natürliches Licht im Innenraum.

45° geöffnete Lamellen

Die ideale Lamellenstellung bei tiefem Sonnenstand, ausreichende Belichtung der Räume mit Tageslicht.

Geschlossene Lamellenstellung

Keine Einblicke von außen möglich. Zusätzliche Wärmedämmung.

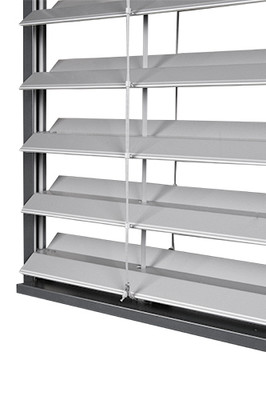

TLT - Tageslicht-Transport

Der Lamellenbehang wird durch eine spezielle Technik in zwei Zonen geteilt. Im oberen Teil werden die Lamellen waagrecht bis leicht geneigt positioniert, im unteren Teil nahezu geschlossen. So ergibt sich eine blendfreie Zone im Arbeitsbereich.

Durch die geöffnete Lamellenstellung oben wird das natürliche Licht über die Raumdecke nach innen gelenkt. Die optimalen Belichtungsverhältnisse sind somit speziell bei hellen Lamellen geschaffen. Auf Wunsch kann der gesamte Lamellenbehang geschlossen werden.

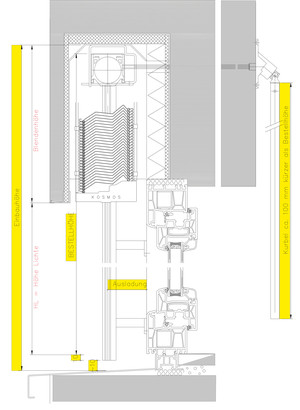

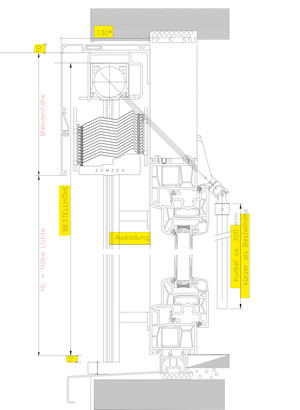

Pakethöhen
